マイナス電位シールド・オーディオボード　sd1

厚みの異なる金属ボードでジェル状振動防止材をサンドイッチ

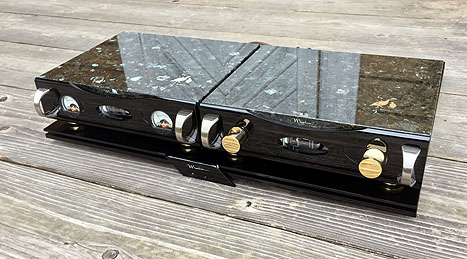

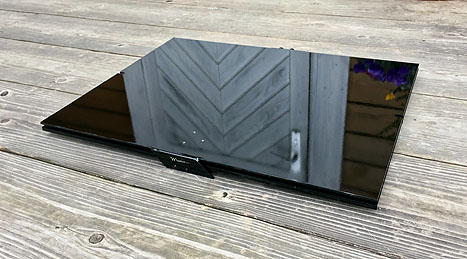

このオーディオボードは3.2mmと6mmの厚みの異なる2層の金属（スチール）ボードの間にジェル状の振動防止材を挟むことで スピーカーが発生させた振動をボードの上に設置したオーディオ機器への伝送を減少させるものです。 レコードプレーヤーの音飛び防止や真空管アンプの歪低減に大きな効果を発揮します。 重量は13Kg。2枚の金属（スチール）ボードは雷鳥５シリーズのパネルと同色のクリスタルブラックで塗装されています。 また、正面パネルには電池の残量チェックのためのスイッチとLEDがあります。（ボード上に設置されている機器は付属しません）

上層ボードにマイナス電位をかけて電波ノイズを吸収

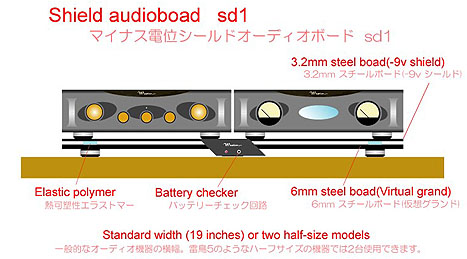

sd1には006P型の電池を使用し、-9ｖの電位を上側のスチールボードにのみ印可されています。 このとき下側のスチールボードは仮想グランドとして動作し、下からのノイズの通過を阻止するだけでなく 上部スチールボードのマイナス電位によって電波ノイズを吸収します。 後面には2ケのアース端子があります。1ケは上に設置したプリアンプ等のオーディオ機器のアース端子またはボディに接続します。 もうひとつは大地アースに接続しますが、オーディオ専用の完全な大地アースがとれない場合は何も接続しなくてもOKです。（ボード上に設置されている機器は付属しません）

sd1仕様

電源　　9v電池（006P）
外形寸法　　W484mm × H26mm × D380mm
重量　　13Kg
付属品　　アースケーブル0.5m　電池
標準価格　￥29,800（税別）

1ケから特注寸法のボードを承ります。
W500mm × D500mm以下は￥39,800（税別）
W1000mm × D1000mm以下は￥59,800（税別）
それ以上の大きさはご相談ください。
